土工膜铺设的施工监理经验,详细阐述土工膜铺设的施工工艺,并从质量管理角度,指出土工膜铺设中应主要的几个问题及预防处理方法。
巴里坤西黑沟望海水库为灌入式水库,坝体坝型主要由砂砾石坝体和防渗体组成,其中砂砾石坝体从上游向下游依次主要由垫层区、主堆区、任意料区、堆石区组成；防渗体由分离式混凝土面板、趾板、库盘复合土工膜水平防渗和面板间的接缝止水组成,库盘土工膜和坝体面板粘接,形成完整的防渗体。库盘防渗主要包括清基开挖、库盘沟槽开挖、复合土工膜的铺设、合成材料的拼接及库盘的回填覆盖等项目。
土工膜施工方案
依据设计要求,把基底腐质土、有机物及块石清除干净,并按照设计的高程、边坡开挖成型,采用振动碾碾压,基底符合设计要求后进行膜下垫层施工。
在分段开挖取土完成后及时对库盘进行成型的清理、碾压工作,复合土工膜铺设做好土方平衡工作,保持膜上膜下垫层料储量和铺膜保持平衡。
土工膜施工工艺流程
测量放线→清基、平整、碾压、验收及沟槽开挖→膜下垫层铺设→复合土工膜的铺设、拼接→膜上垫层及盖重铺设回填覆盖。
土工膜铺设工艺：铺设、剪裁→对正、搭齐→压膜定型→擦拭尘土→焊接试验→焊接→检测→修补→复检→验收。
土工膜施工应注意的几个方面
施工方案的审定：严格审核施工组织设计中的施工方案。必须结合工程实际情况,从工艺、机械设备、人员的配置、材料的采购计划以及施工质量保证体系、施工操作规章制度等方面进行全面分析,综合考虑,使施工方案、施工工艺在技术上可行,经济上合理,且有利于提高施工质量。
在进行土工膜铺设前,应进行现场铺设试验,确定焊接温度、速度等施工工艺参数。采用热熔焊接方式,应进行焊接设备的比较、焊接温度、焊接速度以及施工工艺等试验。试验完成后,应将试验成果和报告报送监理人审批,报告应说明选定的施工工艺及相应的施工参数,经监理人批准后,才能进行施工。
土工膜的质量检验
根据工程的设计要求及工程特性,明确材料的检测、检验标准及施工规范。对施工单位的一检、建设监理单位的二检的检测计划进行审核、批准,明确取样的标准。施工前按照规范及有关规定要求,采用书面检验、外观检验、理化检验的方式对土工膜进行检测。
（1）书面检验：是通过对提供的材料质量保证资料、试验报告等进行审核,取得认可方能使用。（2）外观检验：是对材料从品种、规格、标志、外形尺寸等进行直观检验,看其有无质量问题。（3）理化检验：是指在物理、化学等方法的辅助下的量度，它借助于试验设备和仪器对材料样品的化学成分、机械性能等进行科学的鉴定。
原材料的质量不仅靠物理力学性能抽检测,外观检查也至关重要。留边不合格,如起褶皱,荷叶边或膜布长短不齐等也直接影响土工膜连接质量，经检验质量不合格或不符合设计要求的,不得投入使用。
土工膜的支持层、垫层及盖重
支持层：对于基准面应按设计要求及规范要求进行施工,确保基底应密实均匀,避免因不均匀沉降造成土工膜的破坏。
对于土质支持层应将可见植物根截至其表面5—10 cm以下，如存在对土工膜有影响的特殊茵类时,可用土壤杀菌剂进行处理。
垫层：（1）垫层材料应符合设计要求,其中不得含有任何易刺破聚乙烯土工膜的尖锐物体或杂物，垫层的填筑施工质量应符合设计要求。（2）铺设面上应清除一切树根、杂草和尖石,保证铺设砂砾石垫层面平整,不允许出现凸出及凹陷的部位。
保护层：（1）在土工膜铺设及焊接验收合格后,应及时填筑保护层；填筑保护层的速度,应和铺膜速度相配合,避免土工膜长期暴露。注意切不可将膜铺设过多,不及时覆盖保护,造成暴晒,加快膜的光氧老化,影响防渗效果。（2）保护层的填筑不应使用有可能损伤土工膜的设备，车辆等机械不得碾压土工膜面及其保护层,做好已完项目的保护工作。（3）如铺设面积大,采用机械施工,必须对施工方案进行审核,并安排专人进行现场看护,避免人为损坏。

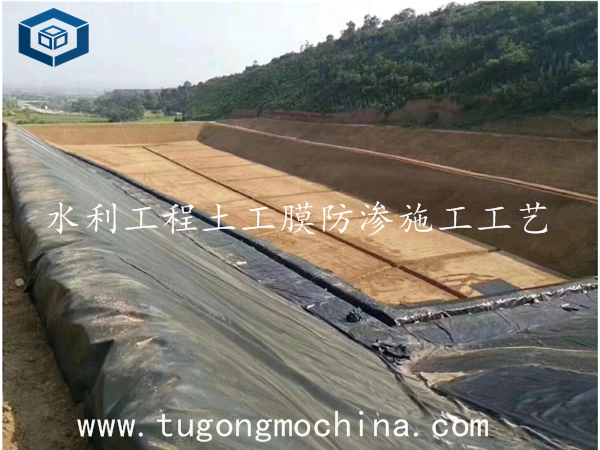

防渗土工膜铺设
（1）土工膜施工宜在气温5℃以上，风力4级以下并无雨、无雪天气进行。
（2）铺膜过程中应随时检查膜的外观有无破损、麻点、孔眼等缺陷,发现膜面有孔眼等缺陷或损伤，应及时用新鲜母材修补。
（3）铺设过程中,应严禁烟火,作业人员不得穿硬底皮鞋及带钉的鞋。
（4）对受损的土工合成材料,应外铺一层合格的土工合成材料在破损部位之上,其各边长度应至少大于破损部位1m 以上，并将两者进行拼接处理。
（5）焊接前必须对粘结面进行清扫,粘结面上不得有油污、灰尘。
（6）在斜坡上搭接时,应将高处的膜搭接在低处的膜面上。
（7）复合土工膜粘结好后,必须妥善保护,以防受损。土工膜铺设及焊接验收合格后,应及时进行下一道工序的施工以避免膜层裸露时间过长.
（8）土工膜铺设时,由于材料的伸缩变形或支持层的沉降等因素,应采取相应的措施,确保土工膜的松弛度达到设计要求及合同技术条款的规定。

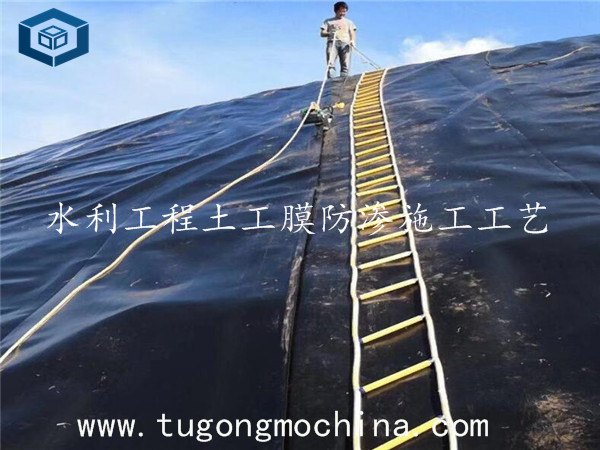

土工膜的焊接质量检查
拼接中复合土工膜焊缝质量是关键,施工中尤其要加强接缝检测,接缝质量检测包括目测、充气检漏和抽样检测3种方式。
目测：首先对接缝进行目测,观察接缝是否平顺、宽度是否均匀、有没有漏焊、烫伤、折皱等缺陷,对目测结果做好详细记录和标记,以便及时处理。在目测后,也可再采用手摸的方式对焊缝进行检查,是否存在漏焊、焊接强度低（焊机温度）等缺陷。
